Nedgravet vildmarksbad: sådan planlægger du et indbygget vildmarksbad

Nedgravet, nedsænket eller indbygget – hvad er forskellen?

Ordene bruges ofte i flæng, men de beskriver tre forskellige byggeopgaver. Det er værd at skelne mellem dem, fordi udgravning, dræn og adgang til teknikken ændrer sig markant fra den ene til den anden.

• Helt nedgravet: Karret sidder i jorden, og kanten flugter omtrent med græs, fliser eller dæk. Det giver den laveste indstigning, men også den største opgave med udgravning, støttevægge og dræn.
• Delvis nedgravet eller nedsænket: Karret sænkes et stykke ned, og resten af højden dækkes af en lav platform eller en kant. Udgravningen bliver mindre, og en synlig kant holder jord og overfladevand væk fra vandet.

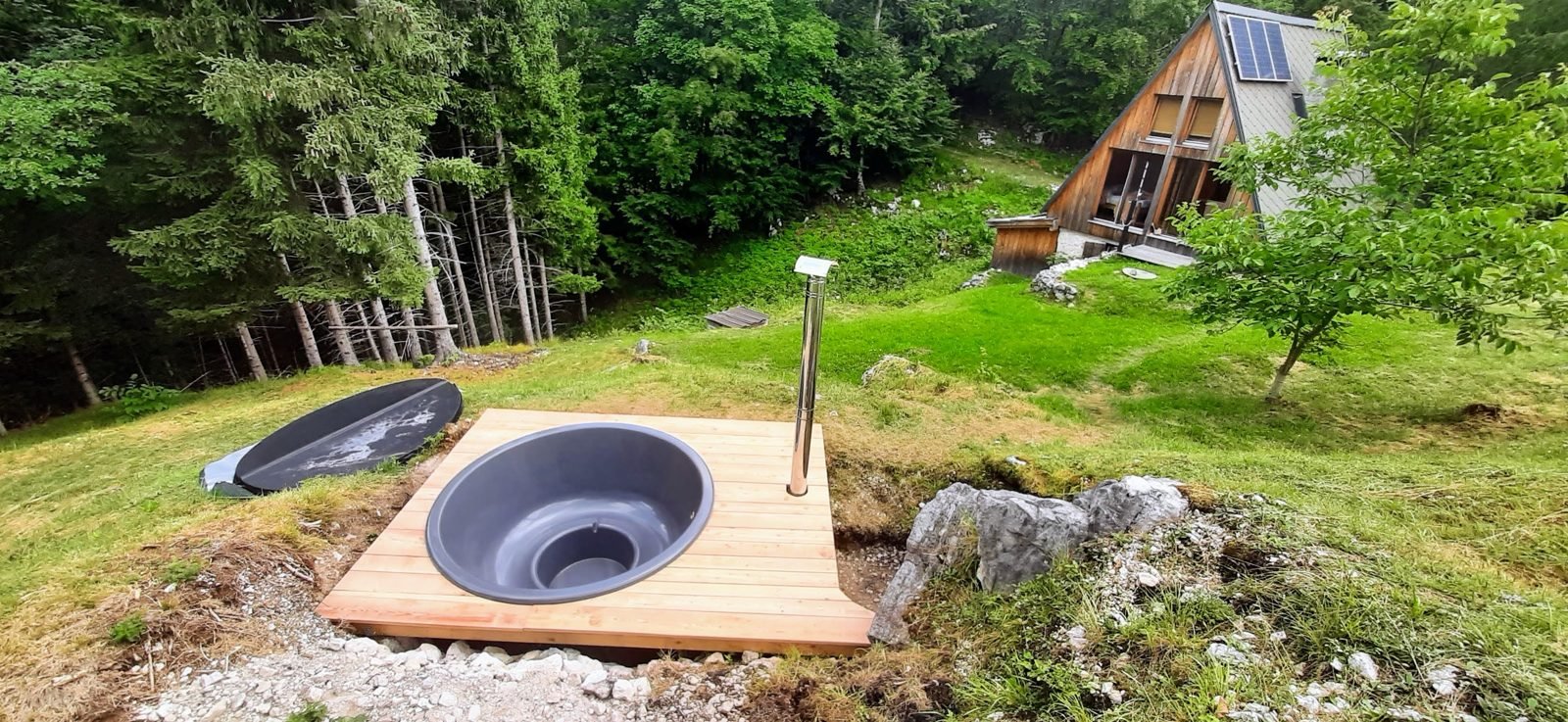

• Indbygget i en platform eller et dæk: Karret står på et bærende underlag i terrænniveau, og en hævet træ- eller stenkonstruktion bygges op omkring det. Der graves kun til fundamentet, og teknikken kan placeres i et tørt rum under dækket.

Fælles for alle tre er, at karret ikke må bære jord, dæk eller beklædning. Konstruktionen omkring badet skal stå for sig selv og kun røre karret dér, hvor producenten har forudset det.

Hvilke vildmarksbade kan bygges ind?

Ikke alle kar er beregnet til at stå i jorden eller i en lukket konstruktion. Et produktfoto af et fritstående bad beviser ikke, at modellen egner sig til nedgravning. Hos TimberIN er der to modeller, hvor produktbeskrivelsen udtrykkeligt omfatter indbygning:

TimberIN Nordic™ InGround Comfort – vildmarksbad indbygget i terrasse er hovedmodellen til nedgravning, delvis nedgravning eller indbygning. Den består af syv faste glasfiberindsatser, TERRACE1 til TERRACE7. Hver kode har sin egen form, faste mål, siddeprofil, vandvolumen og tilhørende opvarmning. Der er altså ikke tale om én indsats i frit valgte mål, og den præcise kode skal vælges, før udsparingen planlægges.

Indsatserne fremstilles håndværksmæssigt, så målene er vejledende. Betegnelserne 1600, 1800 og 2000 i konfiguratoren er valgnavne, ikke mål for udsparingen. Enhver kritisk udsparing og tilslutning kontrolleres mod den endelige ordretegning. Leder du efter et ovalt bad til to, er TERRACE5 den indbyggede pendant til de fritstående ovale vildmarksbade til 2 personer.

TimberIN Nordic Square™ – firkantet vildmarksbad kan bestilles uden sidebeklædning og trappe, når badet skal bygges ind. Den udgave skal vælges sammen med væg- og bundisolering. Serien har fire indvendige mål fra 1.600 × 1.600 til 2.200 × 2.200 mm og udvendige mål fra 1.900 × 1.900 til 2.500 × 2.500 mm. Den kan vælges med ekstern eller intern brændeovn i AISI 316 eller uden ovn, og en elvarmer på 6 kW kan vælges alene eller som hybrid. Flere firkantede modeller finder du under firkantede vildmarksbade.

For øvrige vildmarksbade er indbygning ikke beskrevet i produktdata. Overvejer du at sænke en anden model ned, skal egnetheden bekræftes skriftligt, før der graves. Vil du selv bygge karret op omkring en løs indsats, er det en anden opgave; den finder du under indsats til vildmarksbad.

Fordele og ulemper ved et nedgravet vildmarksbad

Budgettet omfatter derfor mere end selve badet. Jordarbejde, fundament, dræn, konstruktionen omkring karret, elarbejde og eventuel kran til indløftning skal regnes med. Badet og tilvalgene sammensætter du på produktsiden; byggeriet omkring det skal du have tilbud på lokalt.

Vælg indbygningshøjden med et snit, ikke kun en plantegning

Helt i niveau er ikke altid den sikreste eller mest servicevenlige løsning. En kant, der ligger lidt over det omgivende niveau, holder jord, blade og overfladevand væk fra vandet og gør kanten synlig. Den rigtige højde afhænger af siddehøjde, trin, låg og omgivelserne.

Lav en snittegning gennem hele anlægget: underlag, skakt, kar, teknik, kant og vandets veje. Først i snittet ser du, om låget kan åbnes og lægges fra, om et håndgreb har plads, og om en person senere kan nå pumper og ovnens tilslutninger. Brug den valgte indsats’ mål fra ordretegningen, ikke det nominelle valgnavn.

Udgravning og underlag

Et fyldt vildmarksbad er tungt. For InGround Comfort kan ca. 2.000 kg med vand og brugere bruges som en grov rettesnor i den første planlægning. Det er ikke en præcis vægt og ikke en maksimumværdi: Den ansvarlige fagperson beregner underlaget ud fra den valgte indsats, dens 1.000 til 1.800 liter vand, brugerne og udstyret.

Underlaget skal være bærende, vandret og frostsikkert funderet. Karret må ikke ligge på løs fyldjord, der kan sætte sig, og der skal være plads omkring det til dræn, rør og arbejde. Grav derfor bredere end selve karret, så skakten kan holdes tør og teknikken kan nås. Hvordan et bærende underlag opbygges, gennemgår vi i guiden om forberedelse af underlag til dit vildmarksbad. Forskellen på de forskellige indbygningsmodeller er beskrevet i vildmarksbade til indbygning og hvordan de adskiller sig.

Afklar også, om ledninger i jorden, rødder eller skel påvirker placeringen, og om projektet kræver anmeldelse eller tilladelse hos kommunen. Det afhænger af stedet og bør undersøges, før du bestiller.

Dræn: hold skakten tør

Regnvand, stænkvand, kondens og et eventuelt lækvand skal kunne forlade skakten kontrolleret. Et lukket hulrum uden afløb kan samle vand ubemærket og belaste træ, el og fundament. Et dræn kræver et lovligt udløb og jævnlig kontrol.

• Lad overfladen omkring kanten falde væk fra badet.
• Lad ikke tagrender eller nedløb ende i indbygningsområdet.
• Planlæg, hvor vandet fra tømning af karret skal hen. InGround Comfort har bundafløb med prop; en udvendig vandhane med eller uden hurtigkobling kan tilføjes.
• Ved høj grundvandsstand eller lerjord er faglig planlægning særlig vigtig. En pumpe kan være en del af løsningen, men den skal suppleres med en plan for strømsvigt eller et tilstoppet afløb.

Mere om påfyldning og tømning finder du i guiden sådan fyldes og tømmes et udespa.

Serviceadgang til ovn, pumper og rør

En smal sprække rundt om karret er ikke serviceadgang. Når beklædningen er lukket, skal pumper, varmer, filter, afløb og tilslutninger stadig kunne nås. Åbningerne skal være større end komponenterne, så de kan tages ud, og der skal være plads til værktøj og en sikker arbejdsstilling.

• Servicelemme placeres, så de ikke dækkes af møbler, krukker eller beplantning. I gangarealer skal de være bærende, skridsikre og sikret mod utilsigtet åbning.
• Samlinger og ventiler skal kunne nås uden at fjerne store dele af dæk eller murværk. Mærk ventiler og aftapningspunkter.
• Ventilation bag beklædningen forhindrer kondens og korrosion. Isolering eller lydisolering må ikke lukke de nødvendige luftveje.
• Dokumentation: Tag fotos af rørføring og kabler, før skakten lukkes, og gem snittegninger, typeskilte og ordredokumenter samlet.

Sandfilter, vandmassage, luftboblemassage, LED-lys og netværksforbundet styring vælges separat til InGround Comfort. Bestemmer du dig for udstyr, skal det ligge fast, før skakt og servicelemme dimensioneres, fordi hver komponent kræver plads og strøm. Se også tilbehør til vildmarksbade og guiden om ledningsføring til vildmarksbade.

Ovn og skorsten ved et nedgravet vildmarksbad

En brændeovn sættes ikke automatisk ned i en smal skakt. Betjening, lufttilførsel, varme overflader, aske og skorsten kræver de foreskrevne afstande. Valget af indsats bestemmer, hvilken ovntype du skal planlægge for:

Den eksterne ovn har den fordel, at den kan stå frit og tilgængeligt ved siden af det nedgravede kar. Læs mere om ovntyperne på siden om udvendig ovn til vildmarksbad. Lægges en elovn til en brændeovnsvariant, får du en hybridkonfiguration med brænde og el.

Elovnens basisløsning er angivet til 6 kW med termostat fra 0 til 45 °C. For TERRACE1 til TERRACE6 angiver databladet 220 V enfaset / 32 A eller 380 V trefaset / 16 A. En autoriseret elinstallatør fastlægger kabel, beskyttelsesanordninger og den endelige tilslutning. Vil du helt undgå brænde, finder du flere muligheder under vildmarksbad på el.

Skrænt, støttevægge og grundvand

På en skrånende grund eller ved høj grundvandsstand virker jordtryk og fugt på indbygningsområdet. Et vildmarksbad er ikke en støttevæg. Jorden skal holdes tilbage af en selvstændig konstruktion, der ikke presser på karret eller beklædningen. Dræn og eventuel tætning afhænger af de lokale forhold.

På en skrænt kan det være enklere at bygge badet ind i en platform end at grave det ned: Den nedre side giver plads til et tørt teknikrum med adgang fra siden. Sådanne projekter kræver en kvalificeret planlægning, ikke et knapt udgravet hul.

Frost og vinter i et skjult system

Skjulte rør er ikke mindre udsatte for frost end synlige. Lavpunkter, filterhuse og varmeveksler skal kunne tømmes helt, og aftapningspunkterne skal indgå i rørenes fald allerede ved monteringen. En delvis tømning kan efterlade vand i bøjninger eller pumper.

Bruger du badet om vinteren, skal der være en overvåget strategi for alle vandførende dele, også ved strømsvigt eller pumpefejl. Servicelemmene skal kunne åbnes, selv når der ligger sne. Brugsanvisningen for det valgte udstyr afgør, om det må holdes varmt eller skal tages ud af drift. Læs mere i guiderne om vand, der fryser i vildmarksbadet og vinterpleje af vildmarksbadet.

Kant, trin, låg og sikkerhed

Et nedgravet kar ændrer den måde, man bevæger sig på: Man træder ned i badet i stedet for over en høj yderside. Et indvendigt trin, et håndgreb og en tydelig kant gør ind- og udstigning sikrere. Våde flader skal være skridsikre og belyst uden blænding. El-komponenter skal være egnede til området og installeret af en fagperson.

En vandflade i niveau med jorden kan være svær at se for børn og gæster. Et passende låg, adgangsbegrænsning og direkte opsyn er derfor særlig vigtige. Det isolerede læderlåg kan i øjeblikket vælges til alle syv InGround Comfort-modeller. Låget skal have en fast plads, hvor det kan lægges fra uden at blokere skorsten eller håndgreb; regn ikke med, at det kan betrædes, medmindre det er bekræftet.

Levering og indløftning

Planlæg vejen fra lastbilen til hullet, før dækket bygges. Uden aflæsningstilvalg sørger du selv for aflæsningen fra lastbilen til jorden; med tilvalget hjælper chaufføren med dette trin. Transporten fra aflæsningsstedet til udsparingen planlægges særskilt, og levering til øer aftales separat.

Som rettesnor måler hovedpakken for TERRACE5 1.150 × 1.400 × 1.950 mm og for TERRACE6 2.400 × 1.300 × 2.300 mm (højde × bredde × længde). Pakkemålene for de øvrige indsatser bekræftes i tilbuddet. Tænk også fremad: Hvis ovn, pumpe eller selve karret engang skal skiftes, skal der være en realistisk vej ud, fx aftagelige felter i dækket. Mere om leveringen finder du i guiden om leveringsprocessen.

Pleje af det indbyggede område

Vedligeholdelsen af selve karret svarer til et fritstående bad, men indbygningsområdet kræver ekstra opmærksomhed. Blade og snavs samler sig i fuger, ventilationsåbninger og afløb, og et lavt kar får lettere jord og regnvand ind fra omgivelserne.

• Hold kanten og gangarealet rene, og hold løse sten og grus væk fra kar og teknik.
• Placér ikke bede direkte op ad servicelemme, og vælg planter, der ikke taber meget løv.
• Kontrollér skakt, afløb og samlinger efter kraftig regn, frost og de første opvarmninger.
• Brug ikke højtryksrenser eller stærke rengøringsmidler ukontrolleret på pakninger og træ.
• Undersøg et usædvanligt vandtab med det samme, før underlag og konstruktion bliver gennemvædet.

Vandpleje og rengøring af karret er beskrevet i brugermanualen til vildmarksbade og i guiden om pleje og vedligehold.

Tjekliste før skakten lukkes

1. Indsats, opvarmning og udstyr er valgt, og ordretegningen foreligger.
2. Underlaget er beregnet af en fagperson og udført efter tegningen.
3. Dræn, overfladefald og tømningsvej er etableret og afprøvet.
4. Rør, ventiler og aftapningspunkter er monteret med fald og mærket.
5. Elinstallationen er udført af en autoriseret elinstallatør.
6. Servicelemme har plads til at tage pumpe, varmer og filter ud.
7. Ventilation bag beklædningen er fri.
8. Karret er fyldt og kontrolleret for tæthed under belastning, og alt er fotograferet.

Først derefter lægges de sidste overflader. Så kan små fejl rettes uden at rive nyt dæk op igen.
